جفت چرخشی RF تک کانال با فلنج
  • جفت چرخشی RF تک کانال با فلنج
  • جفت چرخشی RF تک کانال با فلنج
  • جفت چرخشی RF تک کانال با فلنج
  • جفت چرخشی RF تک کانال با فلنج
  • جفت چرخشی RF تک کانال با فلنج
  • جفت چرخشی RF تک کانال با فلنج
  • جفت چرخشی RF تک کانال با فلنج
جفت چرخشی RF تک کانال با فلنج

جفت چرخشی RF تک کانال با فلنج

محل منبع چین
نام تجاری CENO
گواهی CE,RoHS,ISO9001,UL
شماره مدل RCN01-18HZ
جزئیات محصول
کانال:
1
نوع رابط:
SMA-K (50Ω)
محدوده فرکانس:
DC-18GHz
توان متوسط، حداکثر:
100W@DC~2GHz؛ 50W@2~8GHz؛ 25W@8~15GHz؛ 20W@15~18GHz
VSWR، حداکثر:
1.25
VSWR Variation، حداکثر:
0.05
از دست دادن درج، حداکثر:
0.3dB
تغییر افت درج، حداکثر:
0.05dB
سرعت چرخش، حداکثر:
300 دور در دقیقه
گشتاور:
≤0.1 نانومتر
دمای عملیاتی:
-40°C+70°C
دمای ذخیره سازی:
-55°C تا +85°C
رطوبت:
<95%
مصالح مسکن:
فولاد ضد زنگ
رتبه حفاظتی:
IP41
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 عدد
قیمت
قابل مذاکره
جزئیات بسته بندی
کارتن / بنا به درخواست
زمان تحویل
1 هفته
شرایط پرداخت
T/T، پی پال، وسترن یونیون
قابلیت ارائه
1000 عدد در ماه
توضیحات محصول

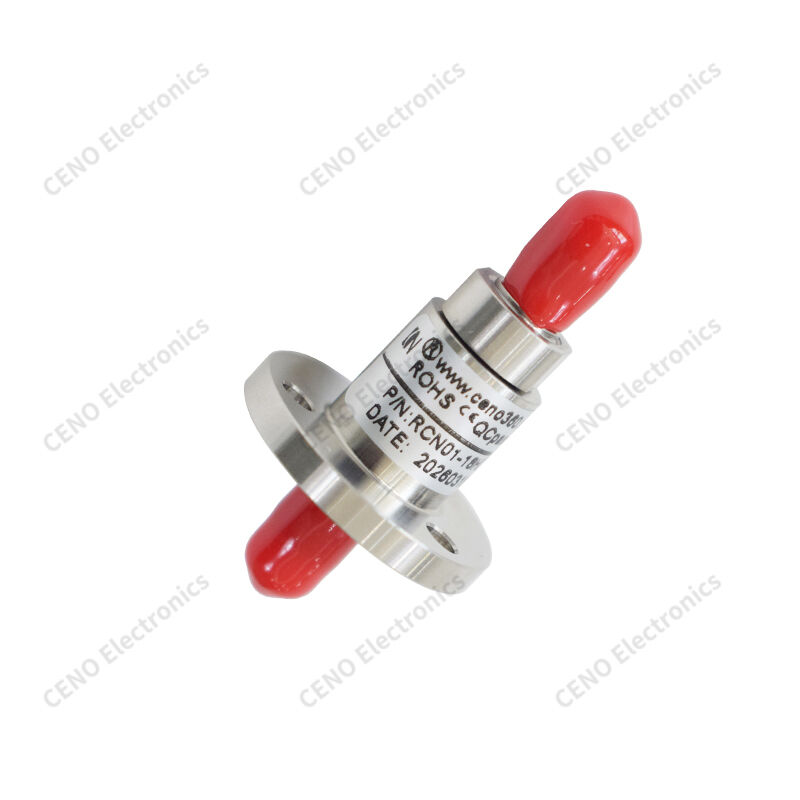

مفصل دوار RF تک کاناله با نصب فلنج


RCN01-18HZ مفصل دوار RF تک کاناله با نصب فلنج CENO است که چرخش مداوم 360 درجه انتقال سیگنال‌های رادیویی با فرکانس بالا را بین تجهیزات ثابت و دوار ارائه می‌دهد. ساخته شده با حفره داخلی کواکسیال با دقت ماشین‌کاری شده برای حفظ تطابق امپدانس پایدار در حین چرخش، تلفات درج کم و نوسان ناچیز VSWR را تحقق می‌بخشد. با استفاده از محفظه فولاد ضد زنگ و پوشش تماس مقاوم در برابر سایش، این قطعه عملکرد الکتریکی پایدار طولانی مدت را تضمین می‌کند. این کانکتور دوار استاندارد با الزامات RoHS مطابقت دارد و از عرضه عمده پشتیبانی می‌کند. سفارشی‌سازی در محدوده فرکانس، انواع کانکتور و گزینه‌های علامت‌گذاری برای برآورده کردن تقاضاهای متنوع تست مایکروویو و تجهیزات دوار بی‌سیم در دسترس است.


ویژگی‌ها

  • VSWR پایین
  • عمر طولانی
  • نصب فلنج
  • تلفات سیگنال کم

کاربردها

  • تستر مایکروویو
  • پن تیلت رادار
  • واحد تشخیص RF
  • دستگاه دوار بی‌سیم

اختیاری

  • انواع کانکتور
  • تنظیم فرکانس
  • آب‌بندی پیشرفته
  • ابعاد سفارشی

مشخصات

RCN01-18HZ

مشخصات

کانال

1

نوع رابط

SMA-K (50Ω)

محدوده فرکانس

DC-18GHz

توان متوسط، حداکثر

100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz

VSWR، حداکثر

1.25

نوسان VSWR، حداکثر

0.05

تلفات درج، حداکثر

0.3dB

نوسان تلفات درج، حداکثر

0.05dB

سرعت چرخش، حداکثر

300 دور در دقیقه

گشتاور راه‌اندازی

≤0.1Nm

دمای عملیاتی

-40℃～+70℃

دمای ذخیره‌سازی

-55℃~+85℃

رطوبت

<95%

جنس محفظه

فولاد ضد زنگ

درجه حفاظت

IP41


نقشه طرح کلی

جفت چرخشی RF تک کانال با فلنج


سری محصولات مفصل دوار CENO Power/Signal + Fiber Optic

حلقه لغزنده یکپارچه سری غیر استاندارد CENO است. طراحی مفصل دوار POWER/SIGNAL + FIBER OPTIC بر اساس کاربرد خاص، برای ادغام مدارهای جریان، سیگنال و مفصل فیبر نوری. جریان آن می‌تواند تا چند صد آمپر برسد و سیگنال آن می‌تواند بر اساس کاربرد مربوطه تمام انواع سیگنال را پوشش دهد. مفصل فیبر نوری شامل حالت تکی و چند حالته با کانال‌های متنوع از کانال سیگنال تا ده‌ها کانال است. این نوع حلقه لغزنده یکپارچه عملکرد خوبی دارد و عملکردهای متنوعی دارد، سپس به طور گسترده در جرثقیل‌های برقی اختیاری استفاده می‌شود.


جفت چرخشی RF تک کانال با فلنج
