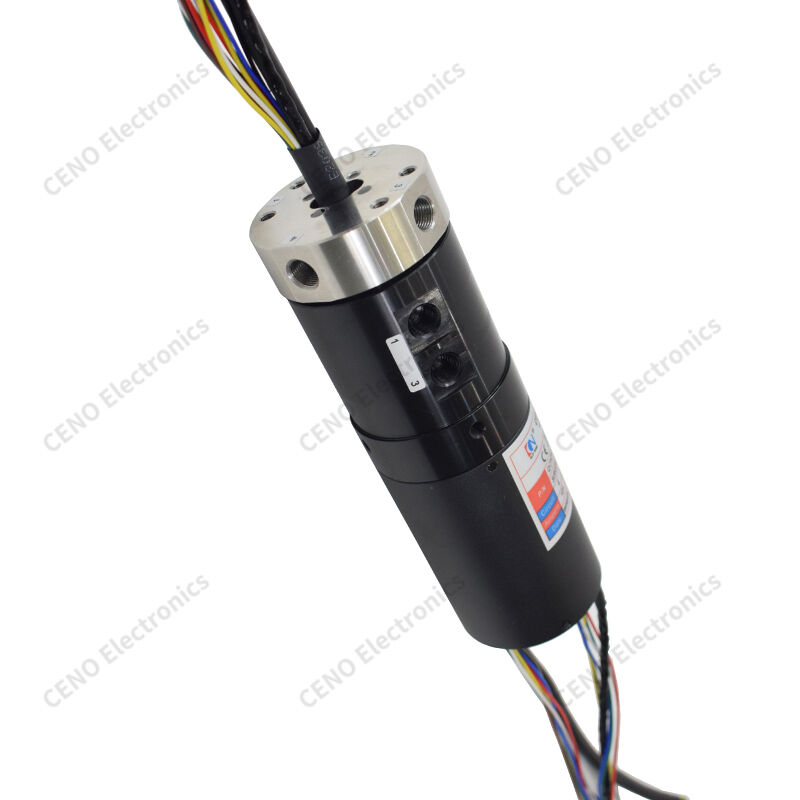

Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
Pneumatic-Electric Slip Ring for 360° twist-free rotation

Pneumatic-Electric Slip Ring for 360° twist-free rotation

محل منبع چین
نام تجاری CENO
گواهی ISO9001,CE,RoHS
شماره مدل QCN0401-04P2-20S
جزئیات محصول
رتبه حفاظتی:
IP51
رطوبت عملیاتی:
زیر 60 درصد RH
دمای عملیاتی:
-30 ° C ~ +80 درجه سانتیگراد
مشخصات سیم:
نمودار سیم کشی را ببینید
رتبه‌بندی فعلی حلقه/کانال:
4 کانال × 10 A; 13 کانال × سیگنال سوئیچ سنسور. 6 کانال × سیگنال رمزگذار
ولتاژ عملیاتی:
0 ~ 220 VAC/VDC
قدرت دی الکتریک:
≥300 VAC @ 50 هرتز بین هر دو کانال
مقاومت عایق:
500 MΩ @ 300 VDC
نوسان مقاومت تماس:
≤30 mΩ (در 50 دور در دقیقه)
طول سیم:
روتور: 250 میلی متر; استاتور: 250 میلی متر
سرعت عملیات:
0 تا 50 دور در دقیقه
روش نصب:
فلنج انتهایی روتور ثابت شد. انتهای استاتور از طریق سوراخ های پیچ برای ضد چرخش محکم شده است
مواد تماس:
فلز گرانبها
مصالح مسکن:
آلیاژ آلومینیوم، سندبلاست و آنودایز سیاه
تعداد کانال ها:
4 کانال × هوای فشرده
رابط اتصال:
رزوه G1/8، سازگار با لوله ø6 میلی متر
محدوده فشار:
-100 کیلو پاسکال ~ +1.0 مگاپاسکال
تورک چرخش:
≤2 N·m
برجسته کردن:

Pneumatic-Electric Slip Ring 360° rotation

,

Pneumatic Rotary Union twist-free

,

Slip Ring with pneumatic-electric connection

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 عدد
قیمت
قابل مذاکره
جزئیات بسته بندی
کارتن
زمان تحویل
2 هفته
شرایط پرداخت
T/T، پی پال، وسترن یونیون
قابلیت ارائه
1000 عدد در ماه
توضیحات محصول
Pneumatic-Electric Slip Ring for 360° twist-free rotation QCN0401-04P2-20S is CENO Pneumatic-Electric Integrated Slip Ring combines pneumatic rotary union and electric slip ring into one compact cylinder unit, supporting unlimited 360° continuous rotation without cable or air tube twisting. This slip ring features 4 power circuits rated 10A each and 20 signal circuits rated 2A each, paired with dual pneumatic ports for compressed air or vacuum transmission. Made of black
