حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
  • حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
  • حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
  • حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
  • حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
  • حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
  • حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
  • حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
حلقه اسلیپ هیبریدی با یک کانال هم محوری RF

حلقه اسلیپ هیبریدی با یک کانال هم محوری RF

محل منبع چین
نام تجاری CENO
گواهی CE,RoHS,ISO9001,UL
شماره مدل ECN000-01S-Z
جزئیات محصول
رتبه حفاظتی:
IP51
رطوبت عملیاتی:
زیر 60 درصد RH
دمای عملیاتی:
-20°C ~ +60°C
ولتاژ عملیاتی:
240 VAC
تعداد مدارها/جریان:
1 کانال × سیگنال فرکانس بالا
قدرت دی الکتریک:
≥500 V @ 50 هرتز بین مدارها
مقاومت عایق:
100 MΩ @ 100 VDC
مقدار نوسان مقاومت تماس:
≤30 mΩ (در 30 rps / 15 rps)
سرعت عملیات:
0 تا 2000 دور در دقیقه
طول کابل:
سمت روتور: 300 میلی متر; سمت استاتور: 300 میلی متر
مواد تماس:
فلز گرانبها
مصالح مسکن:
آلیاژ آلومینیوم، سندبلاست و آنودایز سیاه
برجسته کردن:

Hybrid slip ring with RF channel

,

Fiber optic rotary joint with coaxial

,

Slip ring with RF coaxial connector

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 عدد
قیمت
قابل مذاکره
جزئیات بسته بندی
کارتن / بنا به درخواست
زمان تحویل
1 هفته
شرایط پرداخت
T/T، پی پال، وسترن یونیون
قابلیت ارائه
1000 عدد در ماه
توضیحات محصول

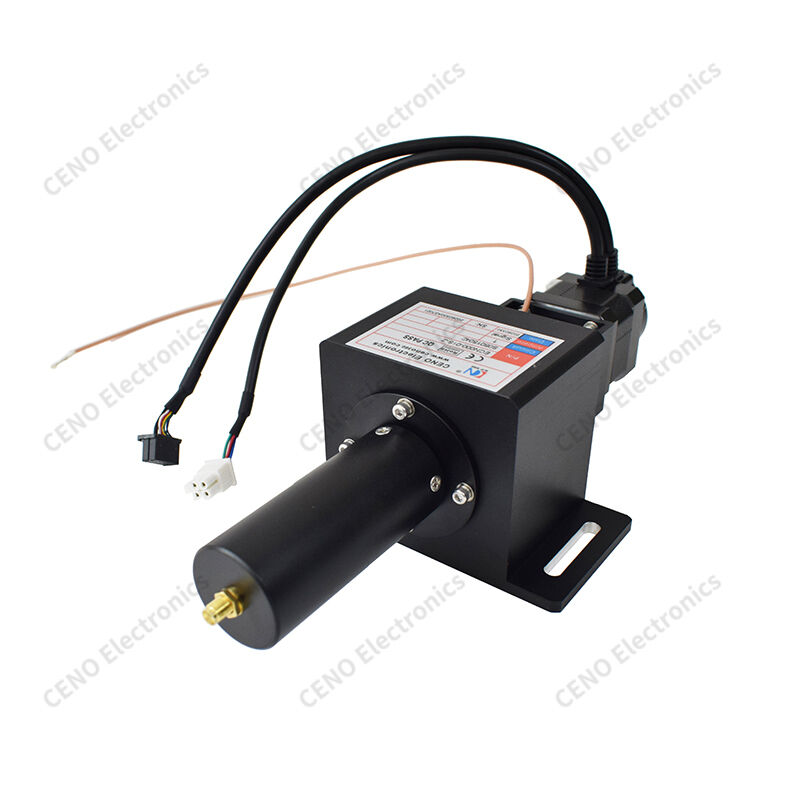

حلقه اسلیپ هیبریدی با یک کانال هم محوری RF


ECN000-01S-Z یک حلقه اسلیپ هیبریدی یکپارچه CENO است که مدارهای کنترل جریان ضعیف چند کانال و یک کانال هم محوری RF را ترکیب می کند.که اجازه می دهد چرخش 360° بدون وقفه برای انتقال سیگنال های کنترل ولتاژ پایین و سیگنال های RF فرکانس بالا به طور همزمانآن را دارای یک قطعه خنک کننده موج دار برای جبران لرزش محوری و حفاظت از مجمعات تماس دقیق داخلی، همراه با یک صفحه نصب تنظیم پذیر برای نصب انعطاف پذیر است.


ویژگی ها

  • یکپارچه سازی سیگنال سهگانه
  • بافر ارتعاش
  • سیم کشی ضد صوتی
  • نصب قابل تنظیم
  • محافظ EMI

درخواست ها

  • دستگاه چرخ دار آزمون RF
  • بازرسی نوری
  • گيمبال اپتو
  • تجهیزات NDT
  • پلتفرم چرخش چشم انداز

اختیاری

  • پورت فیبر سفارشی
  • ترمینال سیم کشی
  • سرعت چرخش
  • حفاظت از مالکیت
  • کانال های سیگنال اضافی

مشخصات

ECN000-01S-Z

مشخصات

درجه بندی حفاظت

 IP51

رطوبت عملیاتی

کمتر از 60 درصد RH

دمای کار

-20°C ~ +60°C

ولتاژ کار

240 VAC

تعداد مدارها/جریان

1 کانال × سیگنال فرکانس بالا

قدرت دی الکتریک

≥500 ولت @ 50 هرتز بین مدارها

مقاومت عایق

100 MΩ @ 100 VDC

ارزش نوسان مقاومت تماس

≤30 mΩ (در 30 rps / 15 rps)

سرعت عملیاتی

0~2000 دور در دقیقه

طول کابل

طرف روتور: 300 میلی متر؛ طرف استاتور: 300 میلی متر

مواد تماس

فلزات گرانبها

مواد مسکن

آلیاژ آلومینیوم

سنگ شکن شده و سیاه آنودیزه شده


طرح طرح

حلقه اسلیپ هیبریدی با یک کانال هم محوری RF


سری تولیدات مشترک CENO Power/Signal + Fiber Opticrotary

حلقه ی یکپارچه CENO سری غیر استاندارد است. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT طراحی شده با توجه به برنامه ی خاص، برای یکپارچه کردن جریان، مدار های سیگنال و اتصال فیبر نوری.جریان آن می تواند تا چند صد آمپر و سیگنال آن می تواند پوشش تمام انواع نوع سیگنال پایه در برنامه های کاربردی مربوطه. فايبر نوري مفصل شامل sigell حالت و چند حالت با کانال diverous از کانال سیگنال به ده ها کانال. این نوع از slipring یکپارچه به خوبی عملکرد و عملکرد مختلف،سپس آن را به طور گسترده ای در گزینه استفاده می شود جرثقیل الکتریکی.


حلقه اسلیپ هیبریدی با یک کانال هم محوری RF
