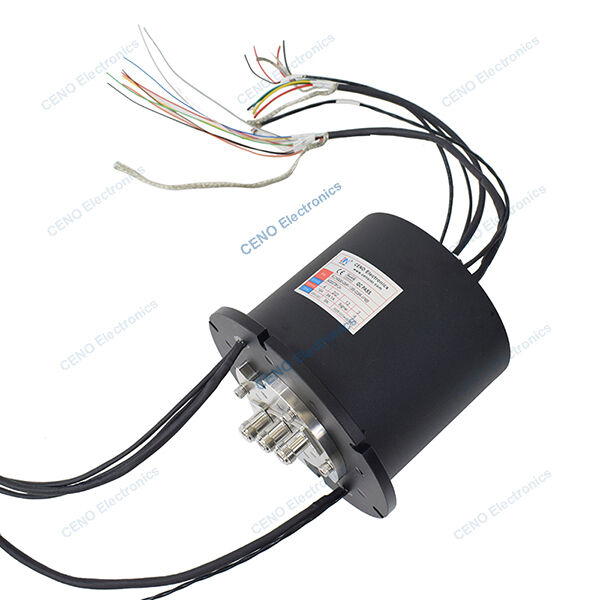

اتصال چرخشی RF 3، یکپارچه توان و حلقه لغزنده فرکانس رادیویی با دمای پایین
ECN000-02P1-03S-02R-IP65 یک حلقه لغزنده RF یکپارچه CENO است که مدارهای سیگنال توان الکتریکی و 2 کانال اتصال چرخشی فرکانس رادیویی را برای محیط های با دمای پایین ترکیب می کند. حلقه های لغزنده یکپارچه CENO یک راه حل اتصال چرخشی چند منظوره هستند که ماژول های انتقال مختلفی مانند حلقه لغزنده توان، forjs، اتصال چرخشی rf و کانال های پنوماتیک/هیدرولیک را به شدت ادغام می کنند، که به طور ویژه برای انتقال چرخشی همزمان در سیستم های پیچیده طراحی شده اند. برای اطلاعات بیشتر لطفا با ما تماس بگیرید.
مشخصات
| ECN000-08P-13S-03R-IP65 مشخصات |
| جریان و مدارها |
4 * 10A;2*3A; 2*1A; 11*10 سیگنال; 1*485 سیگنال |
| ولتاژ نامی |
0 ~ 220 VAC/VDC |
| مقاومت دی الکتریک |
≥500VAC@50Hz; ≥300VAC@50Hz |
| مقاومت عایق |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| موج مقاومت تماس |
≤30mΩ |
| دمای کار |
-40°C~+60°C; -45°C~+70°C |
| رطوبت کار |
60 %RH |
| درجه حفاظت IP |
IP65 |
| سرعت عملیاتی |
0~30rpm |
| قطر بیرونی |
Ø150mm |
| مواد |
فلز گرانبها / آلیاژ آلومینیوم |
| نصب |
نصب فلنج |
| اتصال چرخشی فرکانس رادیویی |
| کانال ها |
کانال 1 |
کانال 2 |
کانال 3 |
| نوع کانکتور |
N-F(50Ω) |
N-F(50Ω) |
N-F(50Ω) |
| محدوده فرکانس |
DC تا 2GHz |
DC تا 800Hz |
DC تا 800Hz |
| میانگین توان (حداکثر) |
20W |
20W |
20W |
| WSR (حداکثر) |
1.3 |
1.3 |
1.3 |
| WSRC (حداکثر) |
0.1 |
0.1 |
0.1 |
| افت درج (حداکثر) |
0.4dB |
0.4dB |
0.4dB |
| تغییر درج (حداکثر) |
0.15dB |
0.15dB |
0.15dB |
| ایزولاسیون |
70dB |
70dB |
70dB |
ویژگی ها
- ساختار فشرده با طراحی یکپارچه و سیگنال ها / داده های اختیاری
- مناسب برای دمای پایین، عملکرد پایدار، نوع آب بندی بالا
- نصب آسان و بدون نیاز به تعمیر و نگهداری
کاربردها
- ماشین خودکار
- ناوبری تحقیقات علمی
- رادار کنترل ترافیک هوایی
- سیستم غلاف فوتوالکتریک
- ویدئوی با کیفیت بالا
اختیاری
- مدار، ولتاژ، جریان
- کانال ها / محدوده فرکانس
- تماس / مواد محفظه
- درجه حفاظت
- سرعت و دمای کار
نقشه شماتیک
