اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش
  • اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش
  • اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش
  • اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش
  • اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش
  • اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش
  • اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش

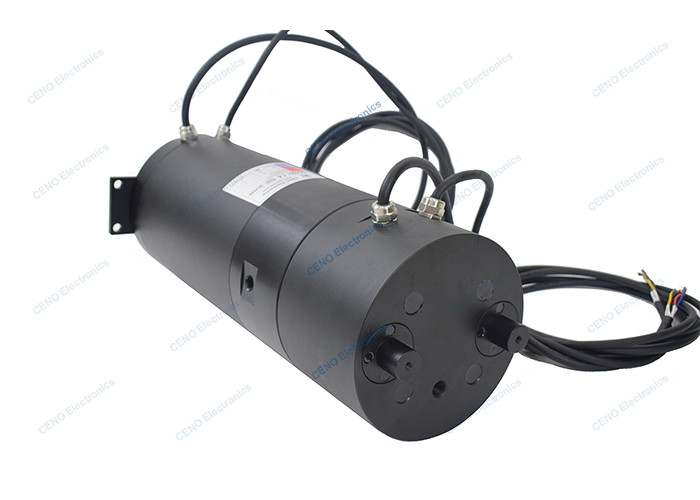

اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش

اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش

محل منبع چین
نام تجاری CENO
گواهی ISO9001,CE,RoHS
شماره مدل QCN0203-07P1
جزئیات محصول
جریان و مدارها:
4 مدار * 2A; 3 مدار * 2A
رتبه بندی ولتاژ:
0~415VAC/VDC
قدرت دی الکتریک:
≥1000VAC@50Hz
مقاومت در برابر انزوا:
≥100MΩ@100VDC
مقاومت تماسی:
30mΩ (50rpm)
مواد تماس:
فلز گرانبها
مصالح ساختمانی:
آلیاژ آلومینیوم + فولاد ضد زنگ
دمای کار:
-20 درجه سانتیگراد ~ 60 درجه سانتیگراد
رطوبت کاری:
60% RH
درجه حفاظت IP:
IP65
سرعت عملیاتی:
0 ~ 10 دور در دقیقه
قطر بیرونی:
Ø200 میلی متر
جاده:
گاز 2 کاناله
فشار:
≤ 8 بار
قطر اتصال:
G 3/8”
روش نصب:
نصب فلنج
گشتاور چرخشی:
≤ 15N*m
برجسته کردن:

اتصال دهنده الکتریکی چرخش کننده,2-کانال هواپیمایی اتصالات چرخش,اتحادیه چرخشی پنوماتیک

,

2 channels pneumatic rotary union

,

pneumatic rotary union

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1PCS
قیمت
قابل مذاکره
جزئیات بسته بندی
کارتن
زمان تحویل
2 هفته
شرایط پرداخت
T/T، Paypal، Western Union
قابلیت ارائه
1000 عدد در ماه
توضیحات محصول

اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش


QCN0203-07P1 CENO یکپارچه اتحاد چرخش پنوماتیک / هیدرولیک است که ترکیب 7 مدار 2A سیگنال الکتریکی و 2 کانال گاز با فشار حداکثر 8Bar است.حلقه لغزشی پنوماتیک - هیدرولیک می تواند به حلقه لغزشی پنوماتیک و حلقه لغزشی هیدرولیک بر اساس رسانه های انتقال مختلف تقسیم شود. اصل کار حلقه اسلیپ رسانا پنوماتیک این است که گاز را از قسمت استاتور به دستگاه روتر منتقل کند تا انتقال رسانا تکمیل شود. اطلاعات بیشتر لطفا با ما تماس بگیرید.





ویژگی ها

  • مدار هاي الکتريکي به صدها، گاز و مايع به 16 کانال
  • انتقال پایدار، عمر طولانی
  • انواع سیگنال ها و داده ها را ادغام کنید
  • طراحی فلنج نصب آسان


درخواست ها

  • ماشین اتوماتیک
  • دستگاه تست چرخ دار
  • ماشین آلات مهندسی
  • ماشین آلات پر کردن
  • تجهیزات پزشکی


اختیاری

  • مدار، ولتاژ، جریان
  • نوع مهر و بستن و رسانه
  • تماس / مواد مسکن
  • درجه حفاظت
  • سرعت کار




مشخصات

QCN0203-07P1

مشخصات
مدارها و جریان4 مدار * 2A؛ 3 مدار * 2A
ولتاژ نامی0~415VAC/VDC
قدرت دی الکتریک≥1000VAC@50Hz
مقاومت عایق بندی≥100MΩ@100VDC
صداهای الکتریکیحداکثر 30mΩ (50rpm)
دمای کار-20°C~+60°C
رطوبت کاری60٪ RH
درجه حفاظت IPIP65
سرعت کار0 تا 10 دور در دقیقه
قطر بیرونیØ200 میلی متر
مواد تماسفلز گرانبها
مواد مسکنآلیاژ آلومینیوم + فولاد ضد زنگ
اندازه سیم سرب3 هسته / 4 هسته سیم محافظ
طول سیم سربطرف روتور: 2000mm؛ طرف استاتور: 2000mm
نصبنصب فلنج
مفاصل چرخان
جادهگاز 2 کانال (۲* ورودی؛ ۱* خروجی)
اندازه رابطG3/8
فشار حداکثر8 بار
تورک چرخش≤ 15N*m





طرح طرح
اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش 0





خدمت ما
1در عرض 24 ساعت به درخواست پاسخ بده
2. لطفا لطفا به ما اطلاع دهید که چه اقلام شما علاقه مند و قیمت مناسب خواهد شد به شما در صورت دریافت تحقیقات جدید ASAP ارائه شده است.
3به سوالت به طور تفصيلي جواب بده
4. مشکل شما را در هنگام استفاده از محصولات ما حل کردیم.
5نمونه ها براي همکاری هاي آينده به شما ارائه ميشه


سوالات عمومی

1ما چيکار کنيم؟
ما بر روی توسعه، طراحی، تولید اسلیپرینگ های با کیفیت بالا تمرکز می کنیم و راه حل های مختلفی برای سیستم های چرخش ارائه می دهیم.

2چند وقته که توي اين کاريم؟
CENO از سال ۲۰۰۹ تا کنون در زمینه حلقه های اسلیپ فعالیت داشته است. هزاران مشتری ما محصولات و خدمات ما را پذیرفته اند.

3. حلقه ی اسلیپ چیه؟
حلقه لغزشی یک دستگاه الکترومکانیکی است که اجازه انتقال قدرت و سیگنال های الکتریکی از یک ساختار ثابت به یک ساختار چرخش را می دهد.یک حلقه لغزنده می تواند در هر سیستم الکترومکانیکی که نیاز به چرخش در حالی که انتقال قدرت یا سیگنال استفاده شوداین می تواند عملکرد مکانیکی را بهبود بخشد، عملکرد سیستم را ساده کند و سیم های آسیب پذیر را که از مفاصل متحرک آویزان می شوند از بین ببرد.

4چطوري حلقه ي اسليپ رو انتخاب کنم؟
انتخاب مناسب یک راه حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حليه جاي خوب براي شروع جستجو با حلقه هاي استاندارد ما هستاگر مطمئن هستید که یک راه حل سفارشی / اصلاح شده به احتمال زیاد مورد نیاز است یا به کمک در انتخاب خود نیاز دارید، با ما تماس بگیرید شروع کنید.

5حلقه هاي سفارشي دارين؟
بله، اگر مطمئن هستید که یک راه حل سفارشی / اصلاح شده به احتمال زیاد مورد نیاز است یا به کمک در انتخاب خود نیاز دارید، با ما در تماس باشید شروع کنید.مهندسان ما راه حل مناسبي براي نیازهای شما پيدا ميکنند.



چرا با CENO
CENO یکی از شرکت های فناوری در زمینه حلقه های لغزنده است که به تحقیق و توسعه، تولید و فروش مشغول است.ما تجهیزات پیشرفته و ابزار تست با دقت بالا برای اطمینان از کیفیت محصولات و عملکرد قابل اعتماد.موقعيت مساحت 3000 متر مربع را پوشش مي دهد و در شينزين چين واقع شده است.
اتصال الکتریکی دو کانال پنوماتیک چرخش ترکیبی چرخش 1

گواهینامه
ISO9001، CE، RoHS، UL، ضد انفجار
Single channel fiber optic rotary joint 6.8mm OD stainless steel

مزیت CENO
اعضای تیم مهندسی دارای بیش از 10 سال تجربه در زمینه حلقه های لغزنده هستند. اپراتورها در روش های حیاتی کار می کنند و همه توسط آموزش داخلی واجد شرایط هستند.

خدمات ارائه شده توسط CENO
24 ساعته، 7 روز خدمات مشاور
تولید انبوه و سفارشی
راه حل ارائه شده برای سیستم چرخش 360 °.

خوش آمدید برای مشاوره با ما با درخواست های خود را برای هر 360 ° گردش system.We یک توقف خدمات را به شما به موقع پاسخ به سوالات خود را فراهم می کند.
