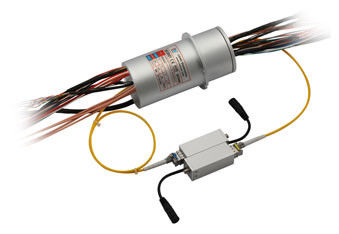

IP54 بسته بندی جامد فیبر نوع لغزش با یک کانال تنها
مفصل گردنده فیبر نوری می تواند عملکرد مکانیکی را بهبود بخشد، عملیات ساده را کاهش دهد و از دست دادن داده ها در حین چرخش جلوگیری کند. همچنین می تواند سیگنال را از طریق فیبر نوری انتقال دهد بدون هیچ EMI. با سطح حفاظتی بالا تا IP65، وزن سبک وزن کوچک مناسب برای ادغام حلقه قدرت لغزش.
با تکیه بر توانایی های تحقیق و توسعه قوی CENO و تیم مهندسی با تجربه، بیشتر و بیشتر مدل مشترک دوار فیبر نوری بیرون می آید.
CENO تولید کننده و تامین کننده حلقه لغزش فیبر نوری است، ما همیشه مشتریان خود را ارائه می دهیم
با حلقه لغزش فیبر نوری قابل اعتماد و با کیفیت بالا. اگر شما به دنبال استاندارد نظامی یا کیفیت هستید
محصولات تضمین شده، لطفا با ما تماس بگیرید.
گزینه ها
- جریان
- نوع فیبر
- نوع سیگنال
- راه نصب
امکانات
- سایز جاری و سیگنال مختلف را ادغام کنید
- یکپارچه سازی دوار نوری فیبر نوری
- محیط با درجه حرارت بالا / پایین در دسترس است
- بسته بندی فشرده
برنامه های کاربردی
- آنتن رادار
- سیستم انتقال تصویری HD
- وینچ دریایی
مشخصات
| پارامتر |
| جریان | 14 * 10A، 3 * 5A، 2 * 2A، 38 * سیگنال، 4 * سیگنال ویدئویی، 1 * فیبر | درجه حفاظت | IP54 |
| ولتاژ رتبه بندی | 380VAC | دمای کار | -40 ° C ~ + 80 ° C |
| عایق مقاومت | 500 مگاهرتز @ 300VDC (قدرت) 100 MΩ @ 300VDC (سیگنال) | چرخش سرعت | 0 ~ 300rpm |
| قدرت دی الکتریک | ≥500V @ 50hz (قدرت) ≥300V @ 50hz (سیگنال) | مواد تماس | طلا به طلا |
| نویز الکتریکی | ≤ 70 mΩ (50 دور در دقیقه) | مصالح ساختمانی | اکسیداسیون آلیاژ آلومینیوم سفید |
| رطوبت کاری | ≤ 60٪ RH | راه نصب | استاتور محور محور از طریق پیچ نصب می شود |
| اطلاعات فن آوری مشترک دوار فیبر |
| نوع فیبر | SM (9 / 125um) | شماره کانال | 1 |
| درج گمشده و تغییر دهید | <2dB (<1dB) | قدرت | 23dBm |

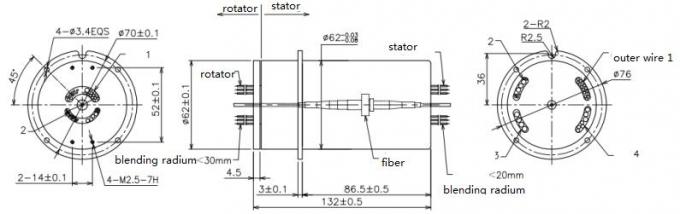

طرح کلی
نمایش برنامه
س: آیا طراحی هیبریدی با کانال الکتریکی و ترکیب مایع یا کانال هوا ارائه می دهد؟
بله، اتحادیه چرخش هوا و سیالات CENO و حلقه الکتریکی لغزش را می توان به یک راه حل کامل متصل کرد. راه حل می تواند برای سیال، قدرت، سیگنال و انتقال داده ها باشد. ما مجموعه های استاندارد و راه حل های سفارشی را برای برآورده ساختن نیازهای شما ارائه می دهیم. خوش آمدید به ما با خواسته های خود مشورت کنید.
س: چگونه ما حلقه لغزش محرک توخالی را در ماشین آلات ما نصب کنیم؟
راه نصب توفال توخالی
1) حلقه لغزش را در محل مورد نظر قرار دهید و هر دو پیچ را به شفت در هر انتهای اتحاد متصل کنید. گشتاور تا 25 پوند.
2) سیم کشی را انجام دهید و اتصالات لازم را بسازید. اجازه ندهید سیم کشی چرخش آزاد حلقه لغزش را محدود کند.
3) زاویه ضد چرخش را به یک پیچ و یا ضمیمه (عرضه نمی شود).
راه نصب فلنج
1) سوراخ های نصب شده در فلنج را به پایه نصب کنید و پلاستیک ها را نصب کنید و واشر های مسطح و پیچ های پیچشی را (غیرمستقیم) نصب کنید. ایمن پیچ ها را محکم کنید
2) سیم کشی را انجام دهید و اتصالات لازم را بسازید. اجازه ندهید سیم کشی چرخش آزاد حلقه لغزش را محدود کند.
3) زاویه ضد چرخش را به یک پیچ و یا ضمیمه (عرضه نمی شود).
مزیت CENO
عضو تیم مهندسی بیش از 10 سال تجربه در زمینه حلقه لغزش است. کارکنان در روش انتقادی کار می کنند توسط آموزش های داخلی واجد شرایط هستند.
چرا CENO را انتخاب کنید
CENO یکی از شرکت های فن آوری در زمینه حلقه لغزشی است که درگیر تحقیق و توسعه، تولید و فروش است. ما تجهیزات پیشرفته و ابزار دقیق آزمون دقیق برای اطمینان از کیفیت محصولات و عملکرد قابل اعتماد. منطقه قابلیت اطمینان 3000 متر مربع و واقع در چین واقع شده است.
افتخار و احترام
ISO9001، CE، RoHS، UL، ضد انفجار
سرویس CENO فراهم می کند
راه حل پیشنهاد برای 360 درجه چرخش سیستم.
تولید انبوه و سفارشی
24 ساعته، 7 روز خدمات مشاور.
با درخواست های خود برای هر سیستم چرخش 360 درجه مشورت کنید. ما یک سرویس متوقف را به شما ارائه می دهیم که به موقع به سوالات شما پاسخ می دهد.
