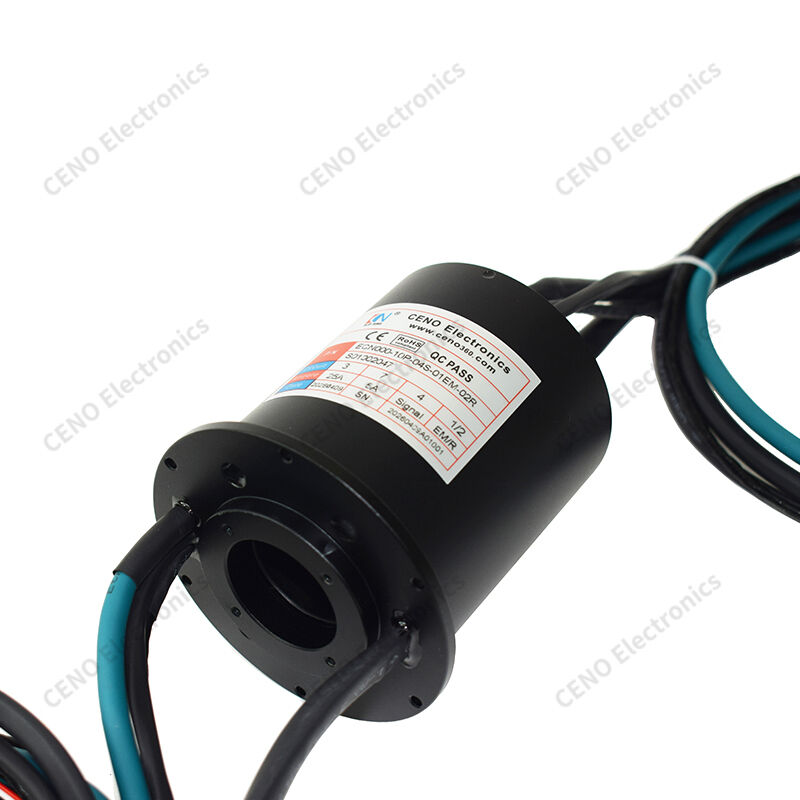

حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
  • حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
  • حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
  • حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
  • حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
  • حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
  • حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
  • حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر

حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر

محل منبع چین
نام تجاری CENO
گواهی CE,RoHS,UL,ISO9001
شماره مدل ECN000-10P-04S-01EM-02R
جزئیات محصول
رتبه حفاظتی:
IP51
رطوبت عملیاتی:
بالای 90 درصد RH
دمای عملیاتی:
-40 درجه سانتی گراد ~ 70+ درجه سانتی گراد
مشخصات سیم:
مفتول تفلون AWG12#/AWG22#; کابل محافظ چهار هسته ای جفت تابیده (0.14 میلی متر مربع)؛ CAT6
ولتاژ عملیاتی:
240VAC/VDC
مدارها و جریان:
3 مدار × 25A (240VAC)؛ 7 مدار × 5A (24VDC) 1 مجموعه × سیگنال RS422. 1 مجموعه × اترنت 100 مگابیت بر ث
قدرت دی الکتریک:
≥1000VAC@50Hz بین مدارها (قدرت) ≥200V@50Hz بین مدارها (سیگنال)
مقاومت عایق:
1000MΩ@500VDC (قدرت)؛ 200MΩ@200VDC (سیگنال)
تنوع مقاومت تماس:
≤10mΩ (در کارکرد 50rpm)
سرعت عملیات:
0~50 دور در دقیقه
طول سیم سرب:
روتور: 1000 میلی متر؛ استاتور: 2500 میلی متر
مواد تماس:
فلز گرانبها / طلا روی طلا
مصالح مسکن:
آلیاژ آلومینیوم، سندبلاست و آنودایز سیاه
برجسته کردن:

Hollow-shaft slip ring with power circuits

,

Through hole slip ring 25A

,

Slip ring with 3 power circuits

شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
1 عدد
قیمت
قابل مذاکره
جزئیات بسته بندی
کارتن
زمان تحویل
از قفسه
شرایط پرداخت
T/T ، PayPal ، Western Union ، L/C
قابلیت ارائه
ماه 10000 قطعه
توضیحات محصول

حلقه اسلیپ گره ای سوراخ با مدار های قدرت 3 × 25A


ECN000-10P-04S-01EM-02R CENO حلقه اسلیپ شاخه توخالی است که مدارهای برق 3 × 25A، کانال های سیگنال 7 × 5A و مسیرهای گیگابیت اترنت را برای ارائه قدرت همزمان ادغام می کند.کنترل و انتقال داده با سرعت بالا در طول چرخش 360 درجه بدون پایان. سوراخ مرکزی آن اجازه می دهد تا شاخه ها و یا خط لوله ها را از طریق عبور، با جدا قدرت و سیم های سیگنال برای سرکوب تداخل. ساخته شده از آلومینیوم anodized و فلزات گرانبها تماس،برای عملکرد دور در صنعت پایدار و طولانی مدت گواهینامه CE و RoHS دارد..


ویژگی ها

  • مرکز از طریق سوراخ
  • جداسازی سیگنال قدرت
  • گگابیت اترنت
  • نصب فلنج
  • تماس با فلزات گرانبها

درخواست ها

  • میز اتوماسیون چرخش
  • بازرسی بینایی
  • مفصل چرخنده ربات
  • دستگاه چرخش بسته بندی
  • واحد چرخش لوله

اختیاری

  • اندازه گشایش سفارشی
  • مدارهای تنظیم پذیر
  • طول سیم سفارشی
  • درجه IP بالاتر
  • سیم کشی محافظ


مشخصات


ECN000-10P-04S-01EM-02R

مشخصات

درجه بندی حفاظت

IP51

رطوبت کاری

بالاتر از 90 درصد RH

دمای کار

-40°C ~ +70°C

مشخصات سیم

AWG12#/AWG22# سیم تفلونی قوطی شده؛ کابل محافظت شده چهار هسته ای با جفت پیچ (0.14mm2)؛ CAT6

ولتاژ کار

240VAC/VDC

مدارها و جریان

3 مدار × 25A (240VAC) ؛ 7 مدار × 5A (24VDC)

1 مجموعه × سیگنال RS422؛ 1 مجموعه × 100 Mbps Ethernet

قدرت دی الکتریک

≥1000VAC@50Hz بین مدارها (قدرت)

≥200V@50Hz بین مدارها (نشانه)

مقاومت عایق بندی

1000MΩ@500VDC (قدرت) ؛ 200MΩ@200VDC (نشانه)

تغییر مقاومت تماس

≤10mΩ (در حالت کار 50rpm)

سرعت عملیاتی

0 تا 50 دور در دقیقه

طول سیم سرب

روتور: 1000mm؛ استاتور: 2500mm

مواد تماس

فلزات گرانبها / طلا بر روی طلا

مواد مسکن

آلیاژ آلومینیوم، شن و ماسه شده و سیاه آنودیزه شده



طرح طرح
حلقه لغزنده محور توخالی با مدارهای قدرت 3×25 آمپر
 خدمت ما
1در عرض 24 ساعت به درخواست پاسخ بده
2. لطفا لطفا به ما اطلاع دهید که چه اقلام شما علاقه مند و قیمت مناسب خواهد شد به شما در صورت دریافت تحقیقات جدید ASAP ارائه شده است.
3به سوالت به طور تفصيلي جواب بده
4. مشکل شما را در هنگام استفاده از محصولات ما حل کردیم.
5نمونه ها براي همکاری هاي آينده به شما ارائه ميشه

سوالات عمومی

1ما چيکار کنيم؟
ما بر روی توسعه، طراحی، تولید اسلیپرینگ های با کیفیت بالا تمرکز می کنیم و راه حل های مختلفی برای سیستم های چرخش ارائه می دهیم.

2چند وقته که توي اين کاريم؟
CENO از سال ۲۰۰۹ تا کنون در زمینه حلقه های لغزنده فعالیت کرده است. هزاران مشتری ما محصولات و خدمات ما را پذیرفته اند.

3. حلقه ی اسلیپ چیه؟
یک حلقه لغزشی یک دستگاه الکترومکانیکی است که انتقال قدرت و سیگنال های الکتریکی را از یک ساختار ثابت به یک ساختار چرخان اجازه می دهد.یک حلقه لغزنده می تواند در هر سیستم الکترومکانیکی که نیاز به چرخش در حالی که انتقال قدرت یا سیگنال استفاده شوداین می تواند عملکرد مکانیکی را بهبود بخشد، عملکرد سیستم را ساده کند و سیم های آسیب پذیر را که از مفاصل متحرک آویزان می شوند از بین ببرد.

4چطوري حلقه ي اسليپ رو انتخاب کنم؟
انتخاب مناسب یک راه حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حل حليه جاي خوب براي شروع جستجو با حلقه هاي استاندارد ما هستاگر مطمئن هستید که یک راه حل سفارشی / اصلاح شده به احتمال زیاد مورد نیاز است یا به کمک در انتخاب خود نیاز دارید، با ما در تماس باشید شروع کنید.

5حلقه هاي سفارشي دارين؟
بله، اگر مطمئن هستید که یک راه حل سفارشی / اصلاح شده به احتمال زیاد مورد نیاز است یا به کمک در انتخاب خود نیاز دارید، با ما در تماس باشید.مهندسان ما راه حل مناسبي براي نیازهای شما پيدا ميکنند.

چرا با CENO
CENO یکی از شرکت های فناوری در زمینه حلقه های لغزنده است که به تحقیق و توسعه، تولید و فروش مشغول است.ما تجهیزات پیشرفته و ابزار تست با دقت بالا برای اطمینان از کیفیت محصولات و عملکرد قابل اعتماد.موقعيت مساحت 3000 متر مربع را پوشش مي دهد و در شينزين چين واقع شده است.

گواهینامه
ISO9001، CE، RoHS، UL، ضد انفجار

مزیت CENO
اعضای تیم مهندسی دارای بیش از 10 سال تجربه در زمینه حلقه های لغزنده هستند. اپراتورها در روش های حیاتی کار می کنند و همه توسط آموزش داخلی واجد شرایط هستند.

خدمات ارائه شده توسط CENO
24 ساعته، 7 روز خدمات مشاور
تولید انبوه و سفارشی
راه حل ارائه شده برای سیستم چرخش 360 °.

خوش آمدید برای مشاوره با ما با درخواست های خود را برای هر 360 ° گردش system.We یک توقف خدمات را به شما به موقع پاسخ به سوالات خود را فراهم می کند.
