دمای پایین قدرت یکپارچه و فرکانس رادیویی حلقه لغزنده ترکیبی RF گردشی مشترک

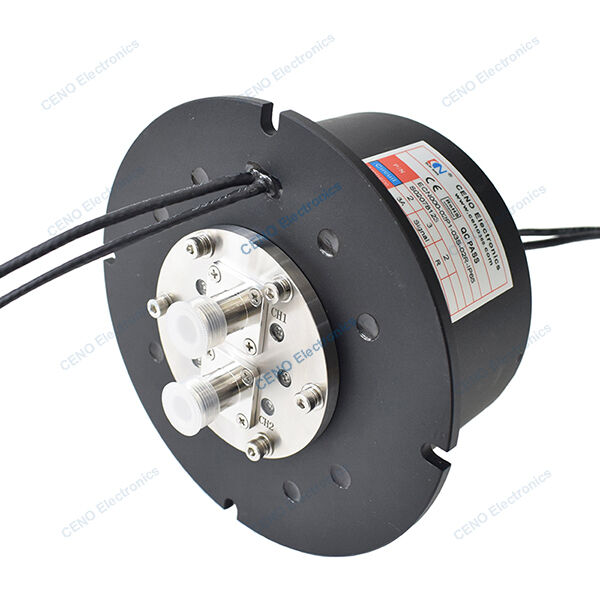

ECN000-02P1-03S-02R-IP65 CENO یکپارچه RF Slip Ring مدارهای ترکیبی سیگنال قدرت الکتریکی و 2 کانال فرکانس رادیویی چرخش مشترک لباس برای محیط دمای پایین است.حلقه های اسلیپ یکپارچه CENO راه حل اتصال چرخشی چند منظوره ای هستند که ماژول های انتقال مختلف مانند حلقه اسلیپ قدرت را به شدت یکپارچه می کنند، forjs، rf rotary joint و کانال های پنوماتیک / هیدرولیکی، به ویژه برای انتقال همزمان در سیستم پیچیده طراحی شده است.
مشخصات
| ECN000-02P1-03S-02R-IP65مشخصات |
| جریان و مدار |
2 * 3A؛ 3 * 10 سیگنال |
| ولتاژ نامی |
0 ~ 220 VAC/VDC |
| قدرت دی الکتریک |
≥1000VAC@50Hz؛ ≥300VAC@50Hz |
| مقاومت عایق بندی |
≥500MΩ@500VDC؛≥100MΩ@300VDC |
| موج مقاومت تماس |
≤ 30mΩ |
| دمای کار |
-40°C~+60°C ((W) ؛ -45°C~+70°C (S) |
| رطوبت کاری |
60٪ RH |
| درجه حفاظت IP |
IP65 |
| سرعت عملیاتی |
0 تا 30 دور در دقیقه |
| قطر بیرونی |
Ø130mm |
| مواد |
فلز گرانبها؛ آلیاژ آلومینیوم |
| نصب |
نصب فلنج |
| مفصل چرخش RF |
|
| کانال ها |
کانال 1 |
کانال 2 |
| نوع کانکتور |
N-K ((50Ω) |
N-K ((50Ω) |
| محدوده فرکانس |
DC به 1GHz |
DC به 1GHz |
| قدرت متوسط (حداکثر) |
۶۰ وات |
20 وات |
| WSR (حداکثر) |
1.25 |
1.3 |
| WSRC (حداکثر) |
0.1 |
0.15 |
| ضایعات ورودی (حداکثر) |
0.3دبي |
0.4دبي |
| میزان از دست دادن ورودی (حداکثر) |
0.1دبی |
0.1دبی |
| انزوا |
۷۰دبی |
۷۰دبی |
ویژگی ها
- ساختار فشرده با طراحی یکپارچه و سیگنال های گزینه / داده
- لباس برای دمای پایین، عملکرد پایدار، نوع محکم
- نصب آسان و نگهداری رایگان
درخواست ها
- ماشین اتوماتیک
- تحقیقات علمی
- رادار کنترل ترافیک هوایی
- سیستم کپسول فوتو الکتریکی
- ویدیوی با وضوح بالا
اختیاری
- مدار، ولتاژ، جریان
- کانال ها / محدوده فرکانس
- تماس / مواد مسکن
- درجه حفاظت
- سرعت کار و دمای کار
طرح طرح
چرا با CENO
CENO یکی از شرکت های فناوری در زمینه حلقه های لغزنده است که به تحقیق و توسعه، تولید و فروش مشغول است.ما تجهیزات پیشرفته و ابزار تست با دقت بالا برای اطمینان از کیفیت محصولات و عملکرد قابل اعتماد.موقعيت مساحت 3000 متر مربع را پوشش مي دهد و در شينزين چين واقع شده است.
گواهینامه
ISO9001، CE، RoHS، UL، ضد انفجار
مزیت CENO
اعضای تیم مهندسی بیش از 10 سال تجربه در زمینه حلقه های لغزشی دارند. اپراتورها در روش های حیاتی کار می کنند و همه توسط آموزش داخلی واجد شرایط هستند.
خدمات ارائه شده توسط CENO
24 ساعته، 7 روز خدمات مشاور
تولید انبوه و سفارشی
راه حل ارائه شده برای سیستم چرخش 360 °.
خوش آمدید برای مشاوره با ما با درخواست های خود را برای هر 360 ° گردش system.We یک توقف خدمات را به شما به موقع پاسخ به سوالات خود را فراهم می کند.
