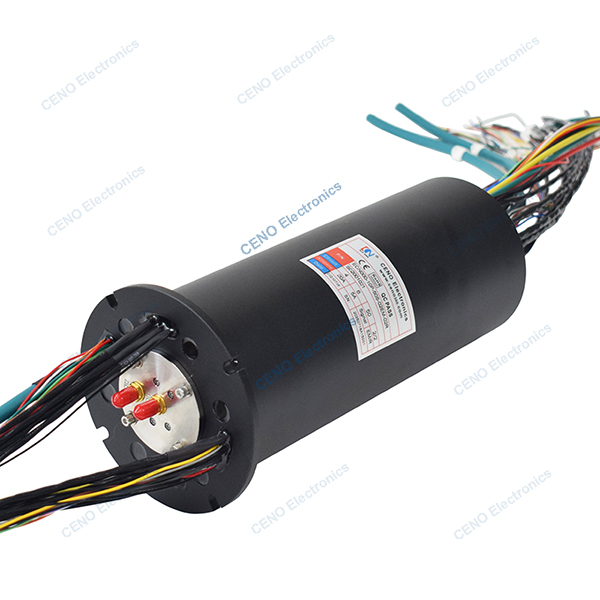

حلقه لغزش چرخشی اترنت و RF با توان الکتریکی یکپارچه در دمای پایین
ECN000-10P-50S-02EM-02R یک حلقه لغزش یکپارچه CENO است که مدارهای توان الکتریکی، سیگنال اترنت و 2 کانال فرکانس رادیویی را ترکیب می کند. حلقه‌های لغزش RF به‌طور خاص طراحی شده‌اند و بر اساس فرکانس انتقال به حلقه‌های لغزش RF با فرکانس پایین و حلقه‌های لغزش با فرکانس بالا/مایکروویو طبقه‌بندی می‌شوند. حلقه‌های لغزش RF با فرکانس پایین نسبتاً ساده برای ساخت هستند و نسبتاً ارزان هستند. حلقه‌های لغزش با فرکانس بالا/مایکروویو طراحی و ساخت آن‌ها دشوار است و به استانداردهای بسیار بالایی برای مواد و ساختار نیاز دارند و بنابراین گران هستند. برای اطلاعات بیشتر لطفا با ما تماس بگیرید.
مشخصات
|
ECN000-10P-50S-02EM-02R
|
مشخصات |
| جریان و مدارها |
4*20A; 6 * 5A; 50 * سیگنال; 2 * سیگنال اترنت |
| ولتاژ نامی |
0 ~ 220 VAC/VDC |
| استقامت دی الکتریک |
≥500VAC@50Hz; ≥300VAC@50Hz |
| مقاومت عایق |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| موج مقاومت تماسی |
≤ 30mΩ |
| دمای کار |
-40°C~+60°C |
| رطوبت کاری |
60%RH |
| درجه حفاظت IP |
IP51 |
| سرعت عملیاتی |
0~100rpm |
| قطر بیرونی |
Ø90mm |
| جنس تماس |
فلز گرانبها |
| جنس محفظه |
آلیاژ آلومینیوم |
| طول سیم سرب |
به صورت سفارشی |
| روش چرخش |
نصب فلنج |
| فرکانس رادیویی |
پارامترها |
| |
کانال 1 |
کانال 2 |
| نوع کانکتور |
SMA-f (50Ω) |
SMA-f (50Ω) |
| سبک |
سبک I |
سبک I |
| محدوده فرکانس |
DC تا 8GHz |
DC تا 8GHz |
| WSR (حداکثر) |
1.4 |
1.5 |
| WSR شناور (حداکثر) |
0.15 |
0.2 |
| افت درج |
0.7dB |
1.1dB |
| افت درج (حداکثر) |
0.1dB |
0.1dB |
| میانگین توان |
10W@1Ghz |
10W@1Ghz |
| ایزوله |
70dB |
70dB |
ویژگی ها
- کانال های فرکانس بالا و اختیاری
- ساختار متفاوت به صورت سفارشی
- 2 کانال و اختیاری
- مناسب برای محیط های با دمای پایین
- نصب آسان و بدون نیاز به تعمیر و نگهداری
برنامه های کاربردی
- آنتن رادار
- ویدئوی با کیفیت بالا
- رادار کنترل ترافیک هوایی
- ایستگاه زمینی ماهواره ای
- سیستم EMC
اختیاری
- مدار، ولتاژ، جریان
- کانال ها و سیگنال ها
- ساختار و مواد
- درجه حفاظت
- سرعت و دمای کار
نقشه شماتیک
