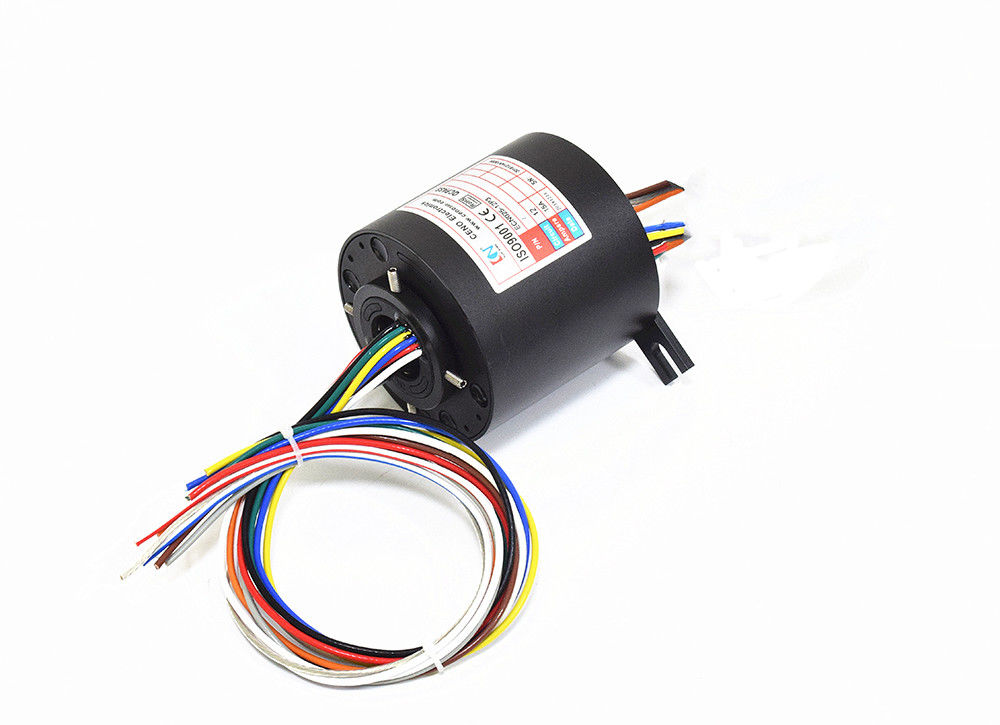

فشردن حلقه لغزش حلقه چرخش سرعت 1000rpm برای انتقال قدرت / سیگنال

حلقه های لغزنده فشرده برای سرعت چرخش تا 1000 دور در دقیقه برای انتقال قدرت و سیگنال

در مقایسه با محصولات مشابه با دقت چرخش بالا، عملکرد پایدارتر، عمر طولانی تر.استفاده از مواد تماس با استفاده از فلزات گرانبها، گشتاور کوچک، عملکرد پایدار، عمر طولانی، نوسانات مقاومت کوچک، مقاومت تماس کوچک است، برای اطمینان از عملکرد انتقال عالی. کاربردهای معمولی شامل تجهیزات اتوماسیون، گیمبال دوربین، روبات ها و غیره است.

برنامه های کاربردی

• آنتن رادار، شبیه ساز حرکت
• مهندسی ساخت و ساز
• ربات، تجهیزات بسته بندی

امکانات

• نصب سوراخ مرکزی آسان است، و همچنین اتصال چرخشی هیدرولیک، پنوماتیک، فیبر نوری، RF را یکپارچه می کند.
• اصطکاک کم، عمر طولانی، گشتاور کم، چرخش صاف
• انتقال داده و سیگنال آنالوگ، سازگار با پروتکل گذرگاه داده

اختیاری

• از طریق اندازه سوراخ
• شماره مدار
• روش نصب
• درجه حفاظت IP


پارامتر


ECN025-05P-16P2مشخصات		تصویر
جاری	5*20A,16*10A
ولتاژ رتبه بندی	380VAC
نویز الکتریکی	≤70mΩ (50rpm)
قدرت دی الکتریک	≥1000V@50Hz
مقاومت عایق	≥500MΩ@500VDC
از طریق اندازه سوراخ	Ø25.4 میلی متر
دمای کاری	-20℃~+60℃
درجه حفاظت	IP54
سرعت کار	0~300 دور در دقیقه
مواد تماس	فلز گرانبها

ترسیم طرح کلی


کاهش هزینه های
بهبود کارایی تولیدشما درخواست کردید، ما تحویل دادیم. CENO Electronics راه حل های چرخش 360 درجه با کارایی بالا را ارائه می دهد.
طی سال‌ها برای کمک به مشتریان با هزاران طراحی سیستم در صدها صنعت، پالایش شده است.

چگونه تعیین می کنید که کدام یک برای شما بهترین است؟
مرحله اول: نمودار پارامتر محصولات حلقه لغزش ما را ارجاع دهید، ماتریسی که عملکرد کلیدی محصولات CENO را نشان می دهد.
به خاطر داشته باشید که اگر دستگاه مورد نیاز برای پروژه خود را نمی بینید، ما می توانیم با هم بر روی یک مشتق یا یک دستگاه سفارشی کامل مطابق با نیازهای شما کار کنیم.
مرحله دوم: فرم سفارشی را با اطلاعات مشخصات لازم پر کنید، بنابراین ما قادر خواهیم بود راه حل ارزیابی، نقل قول یا اطلاعات بیشتری در مورد اینکه چگونه می توانیم حلقه لغزش مورد نیاز را آسان تر کنیم، ارائه دهیم.

س: آیا طراحی هیبریدی را با کانال الکتریکی و ترکیب کانال مایع یا هوا ارائه می دهید؟
بله، اتحادیه چرخشی هوا/سیال CENO و حلقه لغزش الکتریکی را می توان با هم در یک راه حل کامل ادغام کرد. این راه حل می تواند برای انتقال سیال، نیرو، سیگنال و داده ها باشد.ما هم مونتاژهای استاندارد و هم راه حل های سفارشی را برای برآورده کردن نیازهای دقیق شما ارائه می دهیم.خوش آمدید با ما در مورد خواسته های خود مشورت کنید.

س: چگونه حلقه لغزنده شفت توخالی را روی ماشین آلات خود نصب کنیم؟

روش نصب شفت توخالی
1)حلقه لغزنده را در محل مورد نظر قرار دهید و هر دو پیچ تنظیم را به شفت در هر انتهای اتصال محکم کنید.گشتاور تا 25 پوند اینچ.
2)سیم کشی را مسیریابی کنید و اتصالات لازم را انجام دهید.اجازه ندهید سیم کشی چرخش آزاد حلقه لغزش را محدود کند.
3)یک پیچ یا رولپلاک (عرضه نشده) را در زبانه ضد چرخش قرار دهید.

روش نصب فلنج
1)سوراخ های نصب فلنج را با پایه نصب تراز کنید و واشرهای تخت و پیچ های شکل دهنده رزوه (ارائه نشده) را برای پلاستیک نصب کنید.پیچ ها را محکم ببندید.
2)سیم کشی را مسیریابی کنید و اتصالات لازم را انجام دهید.اجازه ندهید سیم کشی چرخش آزاد حلقه لغزش را محدود کند.
3)یک پیچ یا رولپلاک (عرضه نشده) را در زبانه ضد چرخش قرار دهید.

مزیت CENO

اعضای تیم مهندسی بیش از 10 سال تجربه در زمینه حلقه لغزش دارند. اپراتورهایی که روی رویه های حیاتی کار می کنند همه با آموزش داخلی واجد شرایط هستند.

چرا CENO را انتخاب کنید

CENO یکی از شرکت‌های فناورانه در زمینه حلقه‌های لغزنده است که به تحقیق و توسعه، تولید و فروش می‌پردازد. ما تجهیزات پیشرفته و ابزارآزمایی با دقت بالا برای اطمینان از کیفیت محصولات و عملکرد قابل اعتماد داریم. منطقه تسهیلات 3000 متر مربع را پوشش می‌دهد و در چین واقع شده است.

افتخار و احترام

ISO9001، CE، RoHS، UL، ضد انفجار

خدمات CENO ارائه می دهد

ارائه راه حل برای سیستم چرخش 360 درجه.

تولید انبوه و سفارشی.

خدمات مشاور 24 ساعته و 7 روزه.

در مورد درخواست های خود برای هر سیستم چرخشی 360 درجه با ما مشورت کنید. ما خدمات یک توقفی را به شما ارائه خواهیم داد و به سوالات شما پاسخ می دهیم.
