توضیحات محصول:

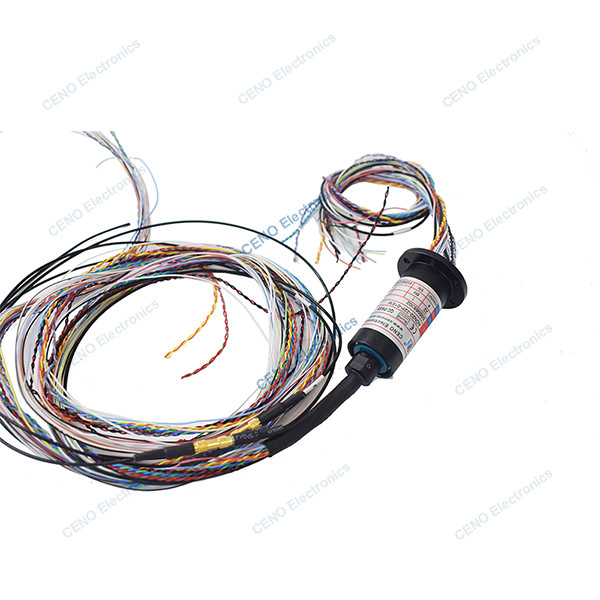

HDMI Video Slip Ring کپسول با PLA آنالوگ ویدیو و سیگنال 100M اترنت
ACN22-22P-01EM CENO جدید HDMI Video Slip Ring است که ترکیبی از سیگنال HDMI، سیگنال ویدئویی آنالوگ PLA،سیگنال اترنت با مدارهای برق برای کاربردهای محیط با دمای پایین در -40°C ~ +60°C. CENO ساخته شده و سفارشی انواع حلقه های یکپارچه لغزشی برای برنامه های مختلف به عنوان نیاز خاص مشتری. آن را ویژگی های ساختار جمع و جور و وزن سبک،لباس مخصوص برای کپسول فوتو الکتریکی، ارتباطات رادار یا برنامه های VR. اطلاعات بیشتر لطفا با ما تماس بگیرید.
ویژگی ها:
ویژگی ها
- محفظه های آلیومینیوم و مواد تماس طلا با طلا
- لباس برای محیط با دمای پایین-40°C~+60°C
- می تواند داده های مختلف را ادغام کند
درخواست ها
- برنامه VR
- کپسول فوتو الکتریکی
- ارتباطات رادار
- سر با وضوح بالا
- ربات
اختیاری
- مدارها، ولتاژ، جریان
- یکپارچه سازی سیگنال / داده
- دمای کار
- شکل و ابعاد
- سرعت کار
پارامترهای فنی:
|
ACN22-22P-01EM
|
مشخصات |
|
جریان و مدار
|
1 گروه سیگنال HDMI؛ 1 گروه سیگنال ویدئویی آنالوگ PLA؛ 1 گروه سیگنال 100M اترنت؛ 13 مدار * 2A؛ 2 مدار * 1A
|
|
ولتاژ نامی
|
0-48VAC/VDC
|
|
قدرت دی الکتریک
|
≥500VAC@50Hz ((P) ؛
≥100VAC@50Hz ((S) ؛
|
|
مقاومت عایق بندی
|
≥1000MΩ@500VDC(P)
≥10MΩ@100VDC(S)
|
|
مقاومت تماس
|
≤35mΩ (۵۰ دور در دقیقه)
|
|
مواد تماس
|
طلا به طلا
|
|
مواد مسکن
|
آلیاژ آلومینیوم
|
|
دمای کار
|
-40°C~+60°C
|
|
رطوبت کاری
|
60٪ RH
|
|
درجه حفاظت IP
|
IP40
|
|
سرعت عملیاتی
|
0~300rpm
|
|
قطر بیرونی
|
Ø۲۲ میلی متر
|
|
اندازه سیم سرب
|
AWG28# سیم تفلونی پوشش داده شده با لاستیک
RF 1.32 سیم هم محوری
|
|
طول سیم سرب
|
روتور:1000±10 میلی متر؛ استاتور:300±5 میلی متر
|
طرح طرح
اطلاعات بیشتر:
امروز ما در مورد حلقه های اسلیپ صحبت خواهیم کرد - اما نگران نباشید، آنقدر که به نظر می رسد خسته کننده نیست. ما در مورد HDMI Miniature Slip Ring Capsule تمرکز خواهیم کرد،و چرا این یک نوآوری شگفت انگیز برای کاربردهای دستگاه های پزشکی است.
اول از همه، بیایید آن را تجزیه کنیم. یک حلقه لغزشی یک دستگاه الکتریکی است که انتقال قدرت و سیگنال ها را بین سیستم های چرخان و ثابت امکان پذیر می کند.این اساساً مانند یک کانکتور چرخان است که به الکترونیک اجازه می دهد بدون اینکه در سیم ها پیچیده شود یا قدرت خود را از دست دهد، حرکت کند..
حالا تصور کنید که شما در بیمارستان هستید و یک دکتر نیاز به استفاده از یک دستگاه پزشکی دارد که به سیم متصل شده است. سیم ها می توانند پیچیده شوند،محدود کردن حرکات پزشک و آسیب رساندن به بیماراما با یک حلقه لغزنده مانند کپسول حلقه لغزنده HDMI، دکتر می تواند آزادانه حرکت کند در حالی که دستگاه به طور ایمن متصل و تغذیه می شود.
و در مورد کپسول حلقه کوچک HDMI، بیایید در مورد جزئیات صحبت کنیم. به دلیل کوچک و جمع و جور، آن را "کپسول کوچک" می نامند.به این معنی که جای زیادی در یک بیمارستان یا مرکز پزشکی شلوغ نمی گیرد.و با وجود اندازه ی آن، بسیار قدرتمند است - می تواند سیگنال های ویدئویی HDMI و انرژی الکتریکی را انتقال دهد، که آن را برای تجهیزات پزشکی که نیاز به هر دو دارند، مناسب می کند.
اما فقط حرف من را باور نکنید - کپسول حلقه ی کوچک اسلیپ HDMI قبلاً با موفقیت در دستگاه های پزشکی مانند اندوسکوپ و روبات های جراحی استفاده شده است.باعث شده که عملیاتها راحت تر و کارآمدتر انجام بشه، و حتی به پزشکان کمک کرده است تا روش هایی را انجام دهند که قبلاً امکان پذیر نبودند.
بنابراین اگر هنوز متقاعد نشده اید که حلقه های اسلیپ باحال هستند، فقط به یاد داشته باشید که آنها پیشرفت های پزشکی را ممکن می کنند. و چه کسی یک پیشرفت پزشکی خوب را دوست ندارد؟
