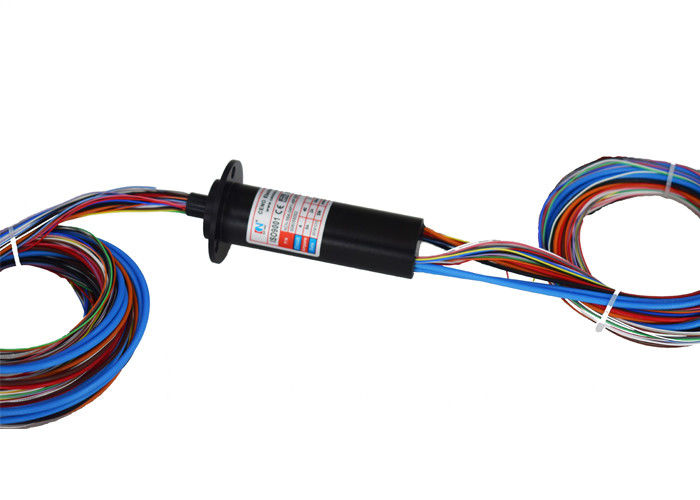

کپسول مینیاتوری مشترک دوار چرخش فرکانس رادیویی 1750MHz سیگنال RF را ادغام کنید

محدوده فرکانس 1750MHz حلقه لغزش کپسول مینیاتوری سیگنال RF را ادغام می کند

این حلقه کپسول اندازه جمع و جور است ، آن را 2 مدار سیگنال RF ، با کابل کواکسیال RG178 ادغام. مفصل دوار کواکسیال با فرکانس بالا / میکروویو RF در دستگاههای چرخش مداوم 360 درجه برای انتقال سیگنال های فرکانس بالا DC ~ 80GHz استفاده می شود. کاربرد آنتن ماهواره ای ، وسیله نقلیه ، رادار ، آزمایش آنتن مایکروویو و غیره

مشخصات

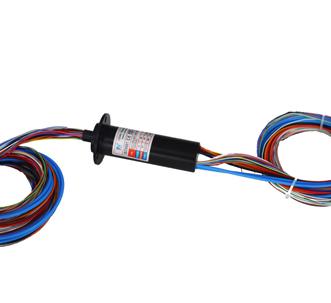

ACN-56A-04P1-40P-02RF		تصویر
جاری	4 * 6A ، 40 * 2A ، 2 * سیگنال RF
ولتاژ	V 240VAC / VDC 0
سر و صدای الکتریکی	35mΩ (50 دور در دقیقه)
قدرت دی الکتریک	00500V @ 50Hz (قدرت) 00100V @ 50Hz (سیگنال)
مقاومت عایق	00100MΩ @ 500VDC (قدرت) M10MΩ @ 100VDC (سیگنال)
سرعت عمل	0-50 دور در دقیقه
مطالب تماس	فلزات گرانبها
کانکتور RF	SMA-J / SMA-J
محدوده فرکانس	930-1750 مگاهرتز
انزوا	> 20 دسی بل

امکانات

• اندازه جمع و جور
• سر و صدای کم ، گشتاور کم ، چرخش صاف
• قدرت یکپارچه سیگنال RF

برنامه های کاربردی

• آنتن رادار
• تجهیزات توربین بادی
• بازوی ربات
• ابزار

اختیاری

• شماره مدار
• امتیاز فعلی
• طول سیم سرب
• درجه حفاظت IP

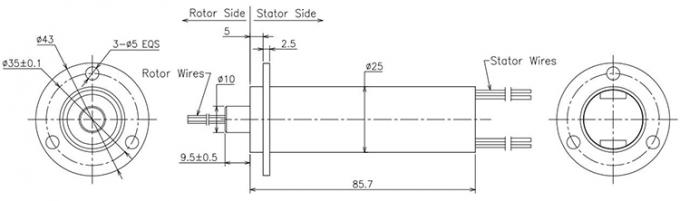

طرح کلی

س: حلقه لغزش چگونه کار می کند؟

پاسخ: حلقه لغزش یک اتصال الکتریکی است که به منظور انتقال جریان جریان از یک دستگاه ثابت به یک دستگاه چرخش انجام می شود. این وسیله الکترومکانیکی به عنوان یک اتصال دهنده الکتریکی دوار یا اتصال الکتریکی دوار نیز شناخته می شود. حلقه های لغزش الکتریکی بر خلاف کابل هایی که پیچ خورده و در نهایت می شکنند ، بدون محدودیت می توانند بچرخند. به طور کلی ، حلقه های هادی روی روتور سوار شده و با سیم های سربی که بطور محوری از طریق روتور تا یک انتها اجرا می شوند ، خاتمه می یابد. قلم ها توسط یک نگهدارنده قلم مو که به محفظه نصب شده ایمن است. حلقه های کشویی الکتریکی با نگه داشتن یک تماس کشویی (برس) در برابر یک حلقه (حلقه هادی) کار می کنند. یک قسمت ، به طور معمول قلم مو ، ثابت است و بخش دیگر ، به طور معمول ، حلقه هادی ، می چرخد. اجزای الکتریکی شامل قلم مو ، حلقه تماس و اتصالات برقی هستند. افت ، سرعت چرخش ، دما ، تغییر مقاومت ، پهنای باند و امپدانس مشخصه.

س: از چه برنامه هایی استفاده می شود؟

پاسخ: برنامه های معمولی به سیستم های اتوماسیون چرخشی یا کنترلی مانند تورنت ، جداول فهرست و روبات اشاره دارد. توربین های بادی ، پردازش نیمه هادی ، چاپ قالب های پلاستیکی ، اسکنرهای پزشکی CNC و MRI ، ارتباطات ماهواره ای ، فرایند پر کردن بطری نوشیدنی و دستگاه پر کننده صنعتی نیز از جمله کاربردهای متداول در مورد حلقه های لغزش هستند.

مزیت CENO

عضو تیم مهندسی بیش از 10 سال تجربه در زمینه حلقه لغزش دارد. مجریان کار روی رویه حساس ، همه از طریق آموزش داخلی واجد شرایط هستند.

چرا CENO را انتخاب کنید

CENO یکی از شرکتهای فنی در زمینه حلقه زنی است که مشغول تحقیق و توسعه ، تولید و فروش است. ما تجهیزات پیشرفته و ابزار تست دقیق با دقت بالایی را برای اطمینان از کیفیت محصولات و عملکرد مطمئن داریم. منطقه قابلیت 3000 متر مربع را در خود جای داده و در چین واقع شده است.

افتخار و منزلت

ISO9001، CE، RoHS، UL، ضد انفجار

خدمات CENO فراهم می کند

راه حل برای سیستم چرخش 360 درجه.

تولید انبوه و سفارشی.

24 ساعته ، خدمات مشاور 7days.

خوش آمدید با ما درمورد درخواستهای خود برای هر سیستم چرخش 360 درجه مشورت کنید. ما یک سرویس متوقف به شما ارائه می دهیم تا به موقع به سوالات خود پاسخ دهید.
